Etronit B 66

Specielt beregnet til højspændingsisolation, hvor der stilles høje krav til isolationsevnen på langs af røret - parrallelt med lagretningen i røret. Isolationsrør i højspændingsafbrydere og viklingskoblere.

Lav en forespørgsel her

Specifikationer

  • Resin: Phenol
  • Lamelstof: Papir
  • Farve: Brun

Nærmeste relevante standarder

IEC 60893:PF CP 22

NEMA LI 1:XX

DIN 7735:Hp 2066

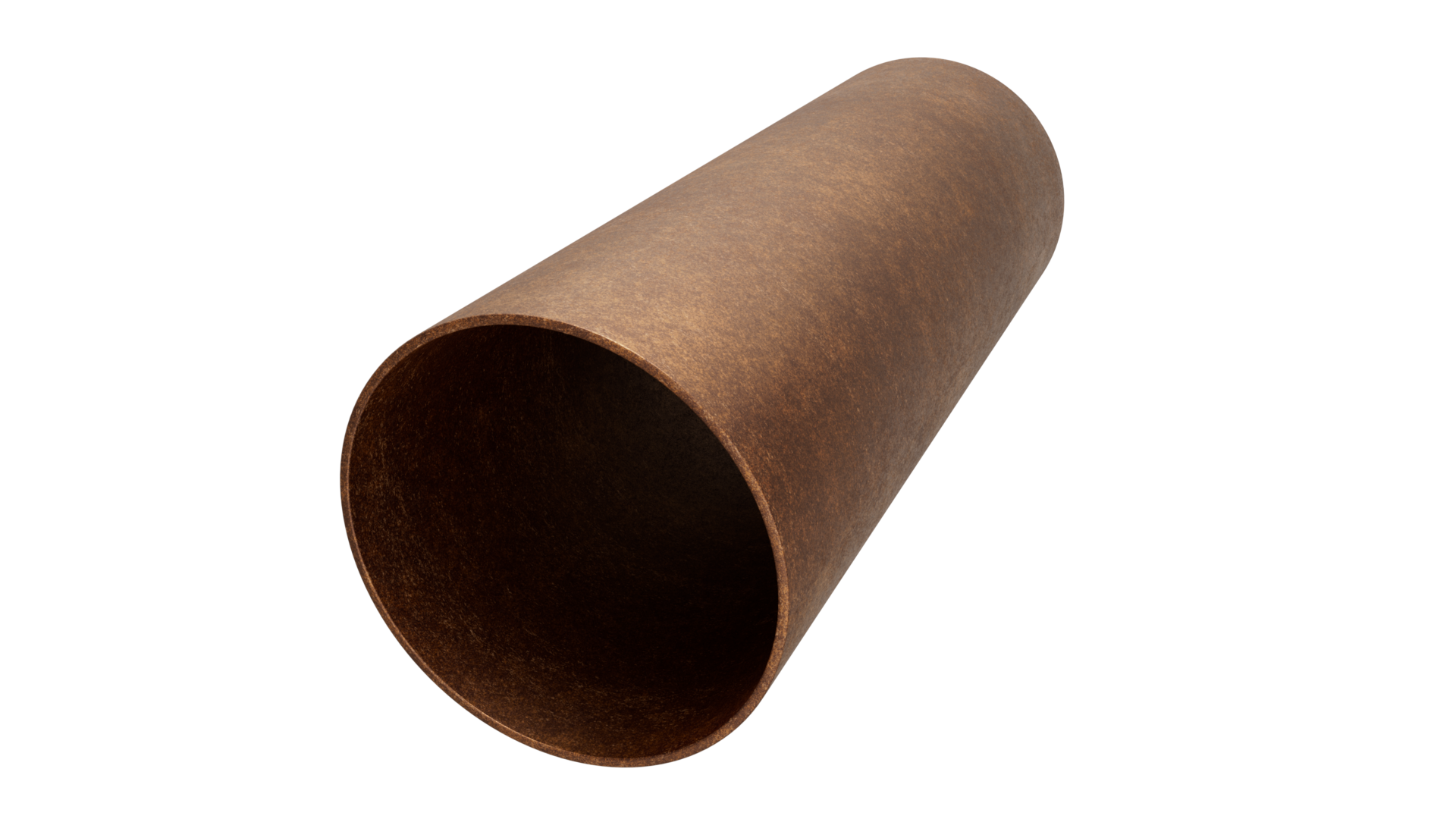

Etronit B 66

altText

Downloads

Oversigt

Mekaniske egenskaber
Bøjningsstyrke ISO 178 id>100 mm 120 MPa *1
Trykstyrke, aksial ISO 604 130 MPa *1
Kohæsion mellem lagene IEC 61212-2 id<100 mm 150 MPa *1
Elektriske egenskaber
Gennemslagsspænding i 90° C olie, vinkelret IEC 60243-1 B) 3 mm 10 kV/mm *5
Gennemslagsspænding i 90° C olie, parallelt IEC 60243-1 B) ≥ 3 mm 50 kV/25mm *5
Dielektricitetskonstant 50 Hz IEC 62631-2-1 5 *3
Dielektricitetskonstant 1 MHz IEC 62631-2-1 *
Tabsfaktor 50 Hz IEC 62631-2-1 0.04 *3
Tabsfaktor 1 MHz IEC 62631-2-1 *
Isolations-modstand efter ophold i vand IEC 62631-3-3 10 MΩ *4
Krybestrømsindeks IEC 60112 ≥ 3 mm CTI *
Fysiske og termiske egenskaber
Temperaturindeks 20.000 h (T.I.) IEC 60216 ≥ 3 mm 120 °C *F
Brandklasse IEC 60695-11-10 *
Vægtfylde ISO 1183-A Alle 1.25 g/cm³ *
Vandoptagelse ISO 62-1 4.5 mg/cm² *
Røgemission & toksicitet EN 45545-2; R22, R23 & R24 *
Oxygenindeks (OI) EN ISO 4589-2 % *
Røgtæthed (Ds max.) EN ISO 5659-2 *
Røgtæthed (Ds max.) EN ISO 5659-2 *
Toxicity (CITNLP) NF X 70-100-1/-2 *
Toxicity (CITG, 8 min) EN 17084 *

Konditionering

1 24h/23°C/50%RH
3 96h/105°C + 1h/23°C/20%RH
4 24h/50°C/<20% RH + 24h/vand 23°C
5 96h/105°C + 1h/olie 90°C

Noter

F Testet på plademateriale

Ovenstående værdier er gennemsnitsværdier, som er et resultat af omfattende tests i vore laboratorier. ELEKTRO-ISOLA A/S fralægger sig ethvert ansvar for vore materialers præstationer i anvendelser, som er uden for vor indflydelse. Elektro-Isola A/S forbeholder sig retten til uden varsel og uden yderligere information at ændre ovenstående data. I øvrigt henvises til vores generelle disclaimer/ansvarsfraskrivelse.

* Bemærk at farve samt overflade er vejledende. Da der er tale om et teknisk produkt, kan farve samt udtryk variere i henhold til bl.a. dimensioner, batches og bearbejdning. Ønsker du yderligere information, eller har du særlige dekorative behov, er du velkommen til at kontakte os.
