Mekaniske og elektriske anvendelser. Høj mekanisk styrke. Isoleringsmateriale i varmeklasse F. Selvslukkende, halogenfri. God kemisk bestandighed.
Nærmeste relevante standarder
IEC 60893:PF GC 21
NEMA LI 1:G - 3
DIN 7735:Hgw 2075

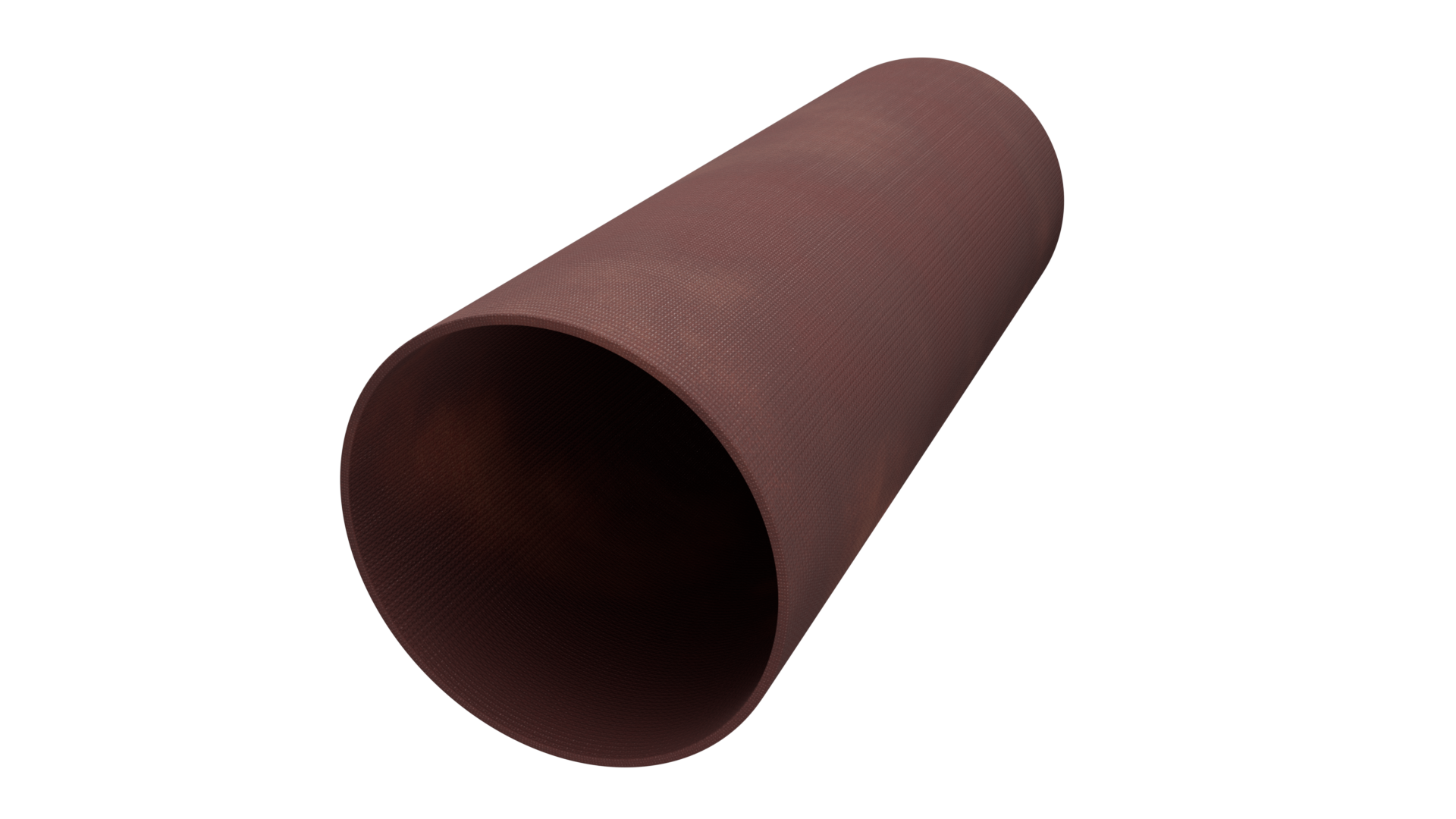

G-Etronax B (PF GC 21) er baseret på fenolkunstharpiks, mens de øvrige glasforstærkede G-Etronax-typer er baseret på epoxy eller silikone. Ved vedvarende varme er det langt mindre temperaturstabilt end epoxy eller PI, men det har én særskilt egenskab: Når det kortvarigt udsættes for en meget høj temperatur, udløser en kemisk reaktion i kunstharpiksen en evne til at modstå ekstrem varme i kort tid, hvorved det overgår mange andre materialer i netop denne situation.
Det er denne egenskab, som forsvarssektoren har en værdi for. G-Etronax B anvendes ofte i applikationer med engangseksponering, hvor noget affyres eller brændes af én gang, snarere end i applikationer med gentagen eller vedvarende varmebelastning.
G-Etronax B og PI befinder sig i hver sin ende af den samme skala: vedvarende, gentagende varme kontra en enkelt kortvarig eksponering. Til en engangsanvendelse ved ekstrem varme er B det mest økonomiske valg; PI retfærdiggør sin højere pris, når varmebelastningen er kontinuerlig eller gentagende.
Velegnet til elektrisk isolation og andre elektriske applikationer.
Velegnet til applikationer hvor materialerne udsættes for mekanisk påvirkning.
Modstandsdygtigt materiale med lang levetid.
Materialet indeholder ikke halogener.
| Mekaniske egenskaber | Testmetode | Dimension | Værdi | Enhed | Note |
|---|---|---|---|---|---|
| Bøjningsstyrke | ISO 178 | id>100 mm | 300 | MPa | *1 |
| Trykstyrke, aksial | ISO 604 | 220 | MPa | *1 | |
| Kohæsion mellem lagene | IEC 61212-2 | id<100 mm | 250 | MPa | *1 |
| Elektriske egenskaber | Testmetode | Tykkelse | Værdi | Enhed | Note |
|---|---|---|---|---|---|
| Gennemslagsspænding i 90° C olie, vinkelret | IEC 60243-1 | B) 3 mm | 8 | kV/mm | *2 |
| Gennemslagsspænding i 90° C olie, parallelt | IEC 60243-1 | B) ≥ 3 mm | 50 | kV/25mm | *2 |
| Dielektricitetskonstant 50 Hz | IEC 62631-2-1 | 5 | *3 | ||
| Dielektricitetskonstant 1 MHz | IEC 62631-2-1 | 5 | *3 | ||
| Tabsfaktor 50 Hz | IEC 62631-2-1 | 0.03 | *3 | ||
| Tabsfaktor 1 MHz | IEC 62631-2-1 | 0.04 | *3 | ||
| Isolations-modstand efter ophold i vand | IEC 62631-3-3 | 1000 | MΩ | *4 | |
| Krybestrømsindeks | IEC 60112 | ≥ 3 mm | 100 | CTI | *F |
| Fysiske og termiske egenskaber | Testmetode | Tykkelse | Værdi | Enhed | Note |
|---|---|---|---|---|---|
| Temperaturindeks 20.000 h (T.I.) | IEC 60216 | ≥ 3 mm | 155 | °C | *F |
| Brandklasse | IEC 60695-11-10 | ≥ 3 mm | V-0 | *F | |
| Vægtfylde | ISO 1183-A | Alle | 1.85 | g/cm³ | * |
| Vandoptagelse | ISO 62-1 | 2 | mg/cm² | * | |
| Røgemission & toksicitet | EN 45545-2; R22, R23 & R24 | * | |||
| Oxygenindeks (OI) | EN ISO 4589-2 | % | * | ||
| Røgtæthed (Ds max.) | EN ISO 5659-2 | * | |||
| Røgtæthed (Ds max.) | EN ISO 5659-2 | * | |||
| Toxicity (CITNLP) | NF X 70-100-1/-2 | * | |||
| Toxicity (CITG, 8 min) | EN 17084 | * |
Ovenstående værdier er gennemsnitsværdier, som er et resultat af omfattende tests i vore laboratorier. ELEKTRO-ISOLA A/S fralægger sig ethvert ansvar for vore materialers præstationer i anvendelser, som er uden for vor indflydelse. Elektro-Isola A/S forbeholder sig retten til uden varsel og uden yderligere information at ændre ovenstående data. I øvrigt henvises til vores generelle disclaimer/ansvarsfraskrivelse.
* Bemærk at farve samt overflade er vejledende. Da der er tale om et teknisk produkt, kan farve samt udtryk variere i henhold til bl.a. dimensioner, batches og bearbejdning. Ønsker du yderligere information, eller har du særlige dekorative behov, er du velkommen til at kontakte os.
