Ekstremt gode mekaniske egenskaber, fremfor alt ved høje temperaturer. Konstruktionsmateriale i fly- og rumfartsindustrien. Lav varmeledningsevne.
Nærmeste relevante standarder
IEC 60893:-
NEMA LI 1:-
DIN 7735:-

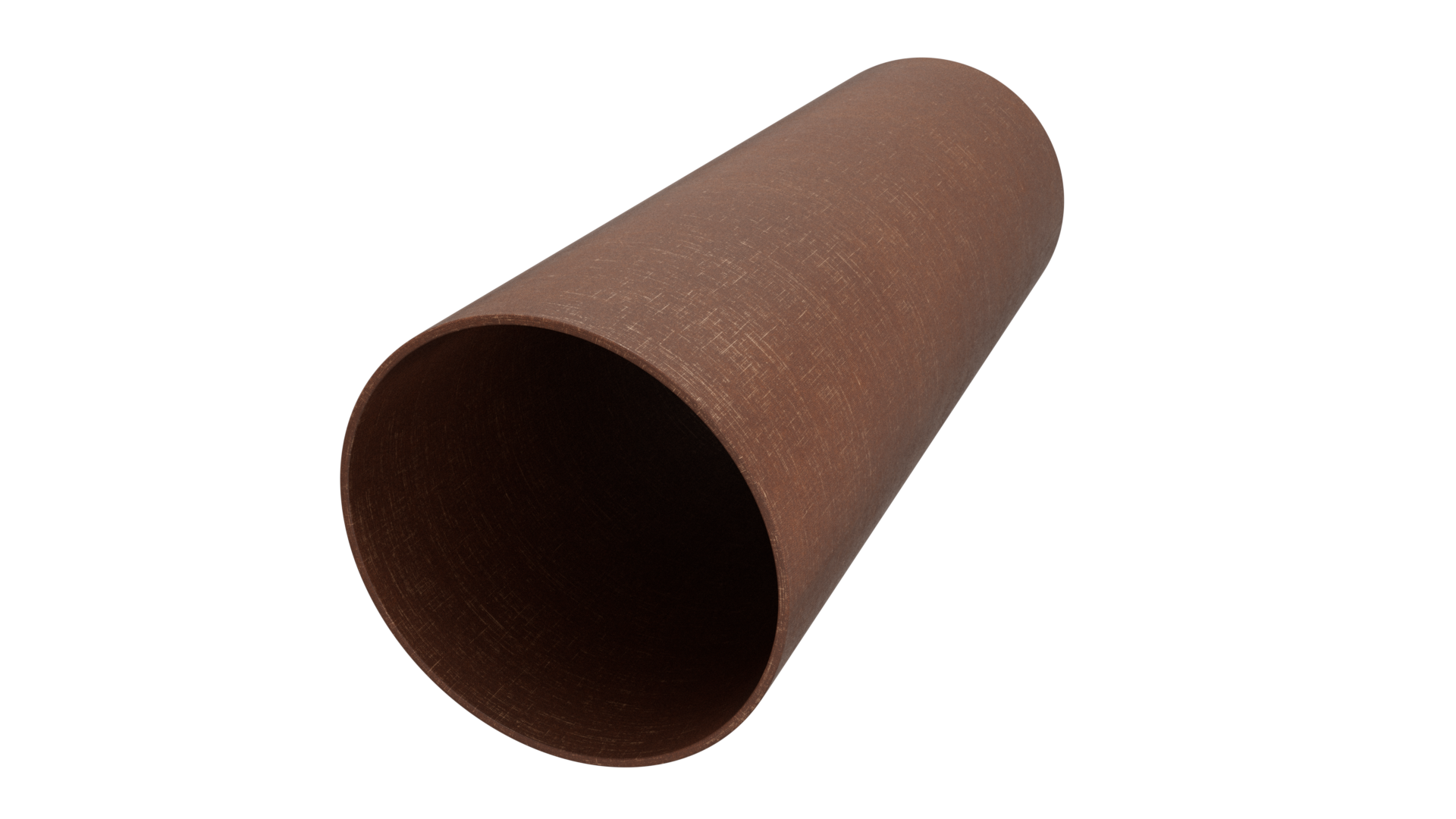

Dette polyimidbaserede kompositmateriale har yderst gode mekaniske egenskaber, især ved høje temperaturer. Det har lav varmeledningsevne og er desuden flammehæmmende. Det anvendes blandt andet som konstruktionsmateriale i luftfartsindustrien og til varmeisoleringsplader i støbeværktøjer, hvor der stilles strenge krav til trykstyrke og termisk stabilitet.
På papiret ligger G-Etronax PI og EP 11 tæt på hinanden: PI’s temperaturindeks (190 °C) er kun marginalt højere end EP 11’s (180 °C), men de opfører sig meget forskelligt, når temperaturen stiger: EP 11’s mekaniske egenskaber forringes ved opvarmning, mens PI forbliver bemærkelsesværdigt stabil. PI er desuden flammehæmmende, hvilket EP 11 ikke er.
Velegnet til elektrisk isolation og andre elektriske applikationer.
Velegnet til applikationer hvor materialerne udsættes for mekanisk påvirkning.
Materialet er funktionelt og bevarer dets egenskaber selv ved forhøjede temperaturer.
Med et bearbejdningsvenligt materiale er mulighederne uendelige.
| Mekaniske egenskaber | Testmetode | Dimension | Værdi | Enhed | Note |
|---|---|---|---|---|---|
| Bøjningsstyrke | ISO 178 | id>100 mm | 380 | MPa | *1 |
| Trykstyrke, aksial | ISO 604 | 300 | MPa | *1 | |
| Kohæsion mellem lagene | IEC 61212-2 | id<100 mm | 460 | MPa | *1 |
| Elektriske egenskaber | Testmetode | Tykkelse | Værdi | Enhed | Note |
|---|---|---|---|---|---|
| Gennemslagsspænding i 90° C olie, vinkelret | IEC 60243-1 | B) 3 mm | 10 | kV/mm | *2 |
| Gennemslagsspænding i 90° C olie, parallelt | IEC 60243-1 | B) ≥ 3 mm | 70 | kV/25mm | *2 |
| Dielektricitetskonstant 50 Hz | IEC 62631-2-1 | 4 | *3 | ||
| Dielektricitetskonstant 1 MHz | IEC 62631-2-1 | * | |||
| Tabsfaktor 50 Hz | IEC 62631-2-1 | 0.01 | *3 | ||
| Tabsfaktor 1 MHz | IEC 62631-2-1 | * | |||
| Isolations-modstand efter ophold i vand | IEC 62631-3-3 | 1000 | MΩ | *4 | |
| Krybestrømsindeks | IEC 60112 | ≥ 3 mm | 250 | CTI | *F |
| Fysiske og termiske egenskaber | Testmetode | Tykkelse | Værdi | Enhed | Note |
|---|---|---|---|---|---|
| Temperaturindeks 20.000 h (T.I.) | IEC 60216 | ≥ 3 mm | 190 | °C | *F |
| Brandklasse | IEC 60695-11-10 | ≥ 4 mm | V-0 | *F | |
| Vægtfylde | ISO 1183-A | Alle | 1.9 | g/cm³ | * |
| Vandoptagelse | ISO 62-1 | 0.4 | mg/cm² | * | |
| Røgemission & toksicitet | EN 45545-2; R22, R23 & R24 | * | |||
| Oxygenindeks (OI) | EN ISO 4589-2 | % | * | ||
| Røgtæthed (Ds max.) | EN ISO 5659-2 | * | |||
| Røgtæthed (Ds max.) | EN ISO 5659-2 | * | |||
| Toxicity (CITNLP) | NF X 70-100-1/-2 | * | |||
| Toxicity (CITG, 8 min) | EN 17084 | * |
Ovenstående værdier er gennemsnitsværdier, som er et resultat af omfattende tests i vore laboratorier. ELEKTRO-ISOLA A/S fralægger sig ethvert ansvar for vore materialers præstationer i anvendelser, som er uden for vor indflydelse. Elektro-Isola A/S forbeholder sig retten til uden varsel og uden yderligere information at ændre ovenstående data. I øvrigt henvises til vores generelle disclaimer/ansvarsfraskrivelse.
* Bemærk at farve samt overflade er vejledende. Da der er tale om et teknisk produkt, kan farve samt udtryk variere i henhold til bl.a. dimensioner, batches og bearbejdning. Ønsker du yderligere information, eller har du særlige dekorative behov, er du velkommen til at kontakte os.
